加氫氮氣純化裝置

基本原理
加氫純化是利用氧氣和氫氣在鈀催化劑的作用下反應生成水的原理。

在氮氣中加入氫氣形成混合氣，進入裝有鈀催化劑的反應器中反應，去除氧，再經過一套凈化裝置，脫除水，最終得到高純氮氣。其化學方程式為: 2H₂ + O₂ = 2H₂O

工藝流程
本裝置由配氫裝置、反應器、冷卻器、干燥器和分析、計量、溫控等儀器儀表以及一組閥門管道網絡組成.

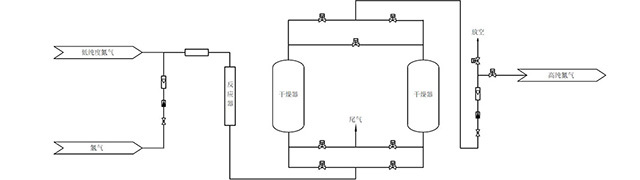

(工藝流程圖)

普氮加入氫氣，經混合后，進入裝有鈀催化劑的反應器。在反應器中，普氮中的氧和氫在催化劑作用下，化合生成水，從而除去普氮中的氧。后經冷卻器干燥，再經過濾器脫除冷凝水，最后進入干燥器，進一步干燥脫水，使含水量達到技術要求，這便制成了高純氮。干燥器共二臺，內裝沸石分子篩，它是吸水性極強的干燥劑。二臺干燥器交替操作，由電、氣聯合控制，實現全過程自動化操作。

本公司裝置特點
1、反應器設計獨特，便于更換脫氧劑。
2、干燥劑永不粉化，無需更換。
3、電加熱管更換時，不必倒出干燥劑，非常方便。

產品規格
處理量：按客戶要求定做
含氧量：1ppm~10ppm
出口常壓露點：≤-70℃

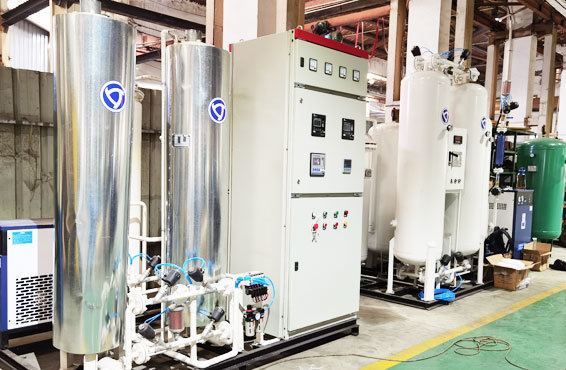

工程案例
