膜分離制氮裝置

基本原理
  膜組利用不對稱中空纖維膜技術從壓縮空氣中分離和富集氮?dú)猓諝庵泻?/span>78%的氮?dú)狻?/span>21%的氧氣、0.9%的氬氣和0.1%的其他成分。膜組是利用選擇滲透原理來生產合格氮?dú)?。各種氣體組分在膜中溶解和擴散，形成自身特有的滲透速率。氧氣是快氣，它很快溶解透過膜壁，此時氮?dú)馊匀谎乩w維絲內腔流動，形成富氮?dú)饬?。富氧氣流或滲透氣，以大氣的壓力從膜中滲透出來而放空。分離推動力就是氣體各組分在膜內外腔之間所形成的分壓差。
  膜組件裝有成千上萬根膜絲，絲的兩端用環氧樹脂鑄成管塊即封頭，切去封頭使得絲內孔敞開，能使氣體從一端流到另一端。然后將這束膜絲裝入合適的封套中，它可以保護膜絲又能讓氣體通暢地從進氣口流至出氣口。
  在膜分離器中，壓縮空氣沿中空纖維內腔流動。“快氣”如氧氣、碳氧化物、水氣和少量的慢氣，透過膜壁到絲外。它們?cè)诮z外以一個大氣的壓力富集，作為滲透氣或廢氣，需排放到安全的地方。而大多數慢氣和少量快氣繼續沿管程流動，到達膜組件的另一端，作為產品氮?dú)舛焕?/span>。

(快氣慢氣圖)

工藝流程

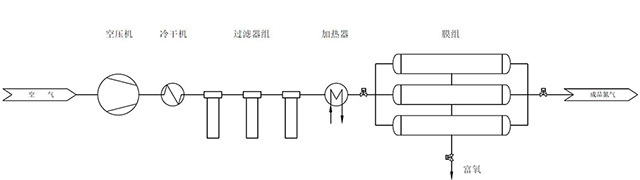

壓縮空氣經冷干機或吸干機干燥后，再經過濾器進行凈化處理。經過凈化后的空氣由電加熱器加熱到設定的溫度，最后進入膜分離器的中空纖維束中。在壓力作用下，水蒸氣和氧氣快速?gòu)哪け跐B透出來，氮?dú)鉂B透速率慢，從而被保留下來，在純度控制系統的作用下，不合格氮?dú)獗环趴?，合格氮?dú)夤┥a(chǎn)使用。

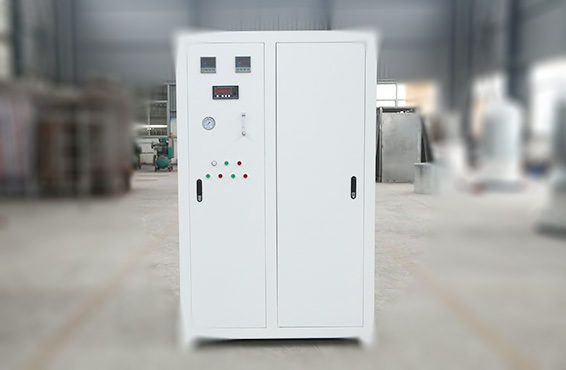

膜制氮機包含中空纖維膜組、空氣過濾裝置、空氣加熱系統、系統保護裝置、流量純度在線檢測系統、控制及電器等裝置組成，下面分別描述各個裝置的功能。

1、中空纖維膜組：利用不對稱中空纖維膜技術從壓縮空氣中分離和富集氮?dú)狻?/span>

2、空氣過濾裝置：除盡壓縮空氣中的油份，含油量達到0ppm，并除去0.01μm以上的固態和液態顆粒。

3、空氣加熱系統：膜組需要在一定的溫度下工作，方具有適宜的產氣率，因此在進氣管路中設有能自動控溫的空氣電加熱器。溫度控制由熱電阻來檢測，溫度控制輸出是按PID進行自動調節。

4、系統保護裝置：該裝置主要是對膜組進行保護。例如，避免因高溫?fù)p壞膜組。

5、純度流量在線檢測系統：氮?dú)夥治鰞x在線檢測氮?dú)庵械难鹾?，流量?jì)在線計量氮?dú)饬髁俊?/span>
